? ?產品概述：

?GKD型礦用一般型低壓開關柜（以下簡稱開關柜）取得了礦用合格證和安標認證證書。本開關柜適用于非煤礦山等其它類似的礦井下中央控制室、井底停車場、主要通風道機電峒室的供電系統中，為1140(660，380)V系統中的動力、配電、照明、電機及其它電氣設備受電、饋電、控制和保護及電源變換設備，本開關柜同樣適用于地面變電站和治金化工電力等部門的供電系統。

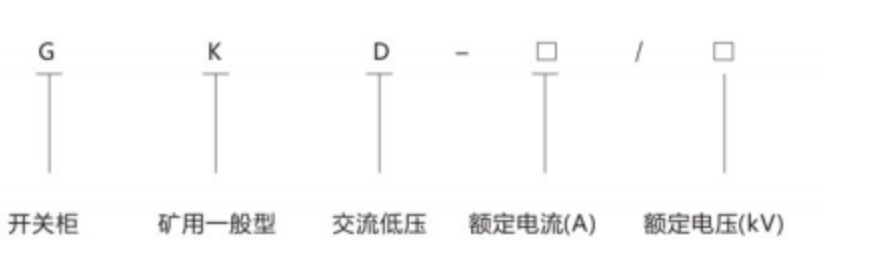

? 型號及基本參數?：

標志KY：礦用一般型

標志 KA：礦用產品安全標志證書

基本參數：

額定電壓：1140V.380V、660V；

額定電流：3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A

????????? 200A、150A、100A,50A

型??? 式：KY、KA；

防護等級：IP43；

主要保護功能：

1)?短路保護；

2)?過載保護；

3)?漏電保護；

4)?過欠壓保護；

5)?欠電壓脫扣功能。

原理及結構概述;

開關柜外殼采用2mm厚冷軋鋼板制成，能承受?chē)?guó)家標準和本產品技術條件規定的沖擊強度和強度試驗。顏色為RAL7035。電纜線采用電纜溝進線，安裝完成后用防爆膠泥密封，開關柜為固定式。安裝時不用的進線口有防爆膠泥堵死。

使用注意事項：

1．開關柜在下列條件下應能正常工作：

a)?海拔高度：1000m；

b)?環境溫度：-20℃～40℃；

c)?相對濕度：95%；

d)?在無破壞絕緣的氣體或蒸汽環境中；

2．安裝前應檢查名牌，規格參數，防爆型式是否符合要求。

3．使用維護中嚴禁帶電開蓋。

4．電纜線采用電纜溝進線，安裝完成后用防爆膠泥密封，開關柜為固定式

5．開關柜設有內外接地端子，安裝時須可靠接地“〨”。

6．接線時多股線須壓接適宜的接線端頭，安全地壓緊在接線端子上，不得有散亂在外面的線頭，以免形成放電。
